京儀股份為大家帶來“高壓電纜常見型號一覽”相關文章，公司為您提供“高壓電纜常見型號一覽”文中涉及的電纜技術參數資料。
今天為大家帶來
高壓電纜型號常見列表：
一.高壓電纜型號：交聯聚乙烯絕緣電力電纜(普通高壓電纜)，截面：單芯 三芯 25平方--500平方，規格：0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV
1.
產品標準：GB12706.3-2002 2.使用特性：該產品適用于交流
額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的較高長期工作溫度90度，短路時（較長時間不超過5S），電纜導體較高溫度不超過250度。 3.
規格型號：35KV及以下YJV YJLV YJV22 YJLV22 YJV32 YJLV32。
二.
高壓電纜型號：
阻燃交聯聚乙烯絕緣電力電纜(阻燃高壓電纜)，截面：單芯 三芯 25平方--500平方，規格：0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV 阻燃：即在型號列表前加上“ZR”表示阻燃型號。
1.
產品標準：GB12706.3-2002 2.使用特性：該產品適用于交流
額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的較高長期工作溫度90度，短路時（較長時間不超過5S），電纜導體較高溫度不超過250度。 3.
規格型號：35KV及以下ZR-YJV ZR-YJLV ZR-YJV22 ZR-YJLV22 ZR-YJV32 ZR-YJLV32。
三.
高壓電纜型號：
耐火交聯聚乙烯絕緣電力電纜(耐火高壓電纜)，截面：單芯 三芯 25平方--500平方，規格：0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV
1.
產品標準：GB12706.3-2002 2.使用特性：該產品適用于交流
額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的較高長期工作溫度90度，短路時（較長時間不超過5S），電纜導體較高溫度不超過250度。 3.規格型號：35KV及以下NH-YJV NH-YJLV NH-YJV22 NH-YJLV22 NH-YJV32 NH-YJLV32
四：直流高壓電纜型號
直流高壓電纜型號規格
|
型號 |
截面 |
電纜較大外徑 |
導體直流電阻 歐 /km |
耐 壓 實 驗 ( D. C ) KV |
min |
|
GYVZ-50 |
2.5 |
10 |
7.59 |
75 |
15 |
|
GYVZ-75 |
2.5 |
11.4 |
7.59 |
110 |
15 |
|
GYVZ-100 |
2.5 |
14 |
7.58 |
145 |
15 |
|
GYVZ-125 |
2.5 |
16.5 |
7.59 |
175 |
15 |
|
GYVZ-150 |
2.5 |
18.5 |
7.59 |
200 |
15 |
五：高壓電纜規格型號概述:
高壓電纜-也稱為高壓電纜用于高壓電力傳輸。高壓電纜的不同類型有不同的應用工具,點火系統、交流和直流輸電。在所有高壓電纜型號的應用程序中,電纜的絕緣不得惡化由于高壓壓力、電放電產生的臭氧空氣或跟蹤。高壓導體的電纜系統必須防止接觸與其他物體或人,必須包含和泄漏電流的控制。型號規格的高壓電纜接頭和終端必須設計來控制高壓應力,防止絕緣的擊穿。高壓電纜經常會有金屬屏蔽層絕緣,連接到地球,為了平衡絕緣層上的介質壓力,并防止沖擊。
像其他規格型號的電纜、高壓電纜型號的結構元素的一個或多個導體,絕緣,防護夾克。高壓電纜不同于低電壓電纜,他們有額外的內部層絕緣夾克來控制導線周圍的電場。
每個高壓電纜型號規格導體之間的電路操作達到或超過2000伏特,每個絕緣導線導電屏蔽可能包圍。這提供了平等的電應力在電纜絕緣上。個人導體盾牌的電纜連接到地球地面的盾牌,在拼接。減壓錐被應用在盾結束。
高電壓型號規格的定義是任何超過1000伏特的電壓。電纜3000和6000伏特存在,但絕大多數使用電纜從10千伏和向上。那些10~33kv高壓電纜規格型號的電纜通常稱為中壓電纜,50kv以上高壓電纜型號規格的電纜為千伏高壓電纜。
高壓電纜型號規格導體的銅或鋁導線傳輸電流。高壓電纜型號規格導體部分2000平方毫米可能傳輸電流2000A。交聯聚乙烯絕緣可能包含,也稱為聚乙烯。它相當靈活和容忍操作溫度高達120°C。三元乙丙橡膠也是一個絕緣。
這種
高壓電纜型號規格的絕緣,內外兩側的半導體層融合絕緣。這些層的作用是防止金屬導體和介質之間的空洞結構以便小電放電產生并危及絕緣材料。
六：特種高壓電纜型號規格
另外我們還經常會看到海底等特殊領域對于高壓電纜的需求，這類型號規格一般比較特殊，耐電壓（單位KV）范圍也相對比較高，若有需求，可聯系我司索取相關規格資料。
七：其他高壓電纜型號規格字母解讀
我們常見的高壓電纜型號中涉及的字母包括：
NA：
交聯聚乙烯絕緣聚氯乙烯護套
A類電纜型號
NB：
交聯聚乙烯絕緣聚氯乙烯護套
B類高壓型號
WD：無鹵低煙類高壓電纜型號
ZA：ZR阻燃的阻燃級別表示方法（也可單獨用Z表示，eg： ZA 、 ZB 、 ZC ，分三個等級，A級為較高級別）

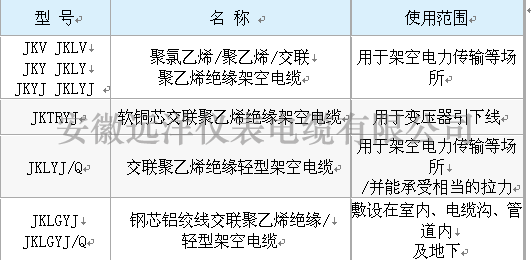

YJK系列請見下圖：
以上是由京儀股份有限公司為大家整理的有關“
高壓電纜常見型號一覽”的內容。屬于
高壓電纜型號相關信息。
本文地址：http://www.ccyycm.com/news/hyxw/275.html轉載請勿刪除，高壓電纜、橡套電纜或其它儀表電纜報價資料歡迎您來電索取。
張總：15222906608
